特徴測定原理仕様ソフトウェア・装置構成図レンタルよくある質問Q&A

地下水流向流速計GFDシリーズ

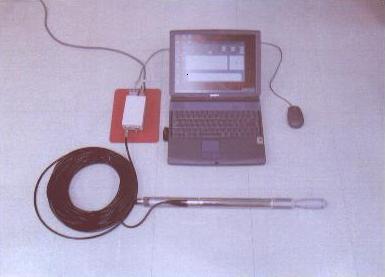

機材の写真
GFD3地下水流向流速計は、孔内地下水の流れを1本の観測井(内径50mm)で簡易に野外での計測が可能な設計になっています。


特徴
  • 地下水の流向流速が1本の観測井で計測できます。
  • 流速 0.01〜1.0cm/分程度の孔内流速が観測できます。
  • 細い(内径50mm以上)ボーリング孔まで使用できます。
  • 小型軽量で野外・山間部の現場等の調査に最適です。
  • オペレーションが簡単です。


測定原理

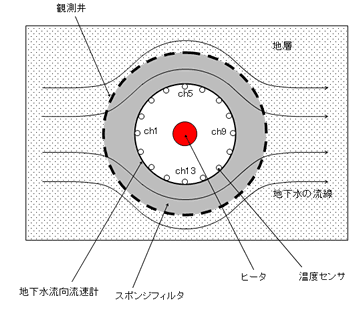

地下水流向流速計が観測井にセットされた状態を示しています。流向流速計と観測井の間のすき間は、スポンジフィルタによって充填され、センサ外壁近傍で水の流れが層流となるようにしています。
計測プローブは、図に示されるように、中心部のヒータと表面に配置された16個の温度センサから構成されており、温度センサの温度分布から流速を算出します。
センサ断面図


仕様
型式 GFD3 製造/取扱終了 GFD3A 製造終了
カタログ カタログ
測定範囲
流速 0.01〜1.0cm/min
流向 0〜360度
深度 0〜30m 0〜30m
精度  ※流速0.1cm/min時の精度です。
流速 ±10% ±10%
流向 ±10度
深度
表示機能 パーソナルコンピュータ画面
流速 デジタル表示
流向 360度円形LCD表示
出力 RS232C
電源 AC100V
消費電力 ヒータOFF時 1.7W / ON時 4.5W
ケーブル長 標準30m 標準30m
井戸口径 内径 50,60,65,70,80,90,100mm
パッカー オプション/取扱終了
ロガー 取扱終了



ソフトウェア・装置構成図
GFDシリーズ共通ソフトウェア

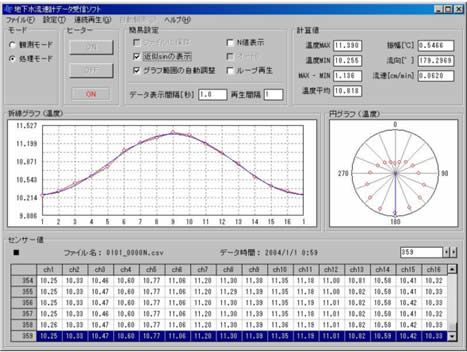

測定結果の一例を示します。図中の折線グラフ、円グラフは、ヒータをONしてから60分後の温度センサの温度分布をプロットしたものです。地下水の流れ中に置かれたセンサは、センサ表面の熱伝達率が場所によって異なるため、よどみ点(ch1)温度センサの温度上昇が小さく、その反対側(ch9)温度センサの温度上昇が大きくなります。

ソフト画面
※バージョンにより画面のデザインが異なる場合があります。

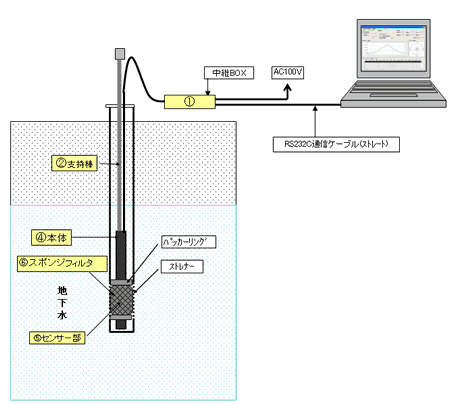

装置構成図(GFD3型)
観測図



レンタル
【GFD3型レンタル料金】

  最短3日間から料金を設定しました。

レンタル期間 3日間 5日間 1週間 2週間
レンタル料金 \55,000 \77,000 \98,000 \168,000

※事業者間取引の為、税抜表示をしております。
最低3日間から、日単位で料金設定があります。詳しくはお問合せ下さい。

※納品の送料込(無料配送致します/航空便利用地域は有料です)
※GFD4型、オプションのパッカー、ロガーは取り扱っていません。


【消耗品スポンジ料金】

50mm 60mm 70mm 80mm 90mm 100mm
\3,000 \3,500 \4,000 \4,500 \5,000 \5,500

※事業者間取引の為、税抜表示をしております。
50mm以外のスポンジは在庫に限りがありますので、必ず、事前に確認をして下さい。



【お申し込みからご利用まで】

事前に インターネット(お問い合せフォーム)またはお電話(03-3478-7216)で空き状況をお問い合せ下さい。

お問い合わせの際は、

 1.納入希望日
 2.期間
 3.測定深度
 4.井戸内径  をお知らせ下さい。

仮予約はいつからでも承りますので、お早めにご相談下さい。
申込 納入希望日の3日前(土日含まず)までに申込書をFAXにて送付下さい。
お支払は前払い(初めてのお客様)または後払い(弊社とお取引のあるお客様)です。
配送 レンタル開始日の前日に、ご指定の場所まで配送致します。
納品時の送料は弊社にて負担致します。
(航空便利用地域は有料です)

レンタル期間 納入日の翌日がレンタル開始日です。
レンタル期間を延長する場合は、メールまたはお電話にて必ずご連絡下さい。早期返却のご連絡不要です。
返却 レンタル終了しましたら、送料元払い(お客様負担)にて弊社まで機器を送付下さい。
運送業者の指定はありません。
ご返却に際し連絡は不要です。
発送して頂いた日までがレンタル期間です。




よくある質問
お客様からよく頂く質問をまとめました。

  →よくある質問Q&A


ここに掲載されている他にも、不明な点がありましたら遠慮なくお問合せ下さい。

初めてレンタルされるお客様へは、技術資料やマニュアルを事前に送付(Eメール)することもできます。
